Электронасос
КММ125-100-200в/2-5-М3-У2-2
| Подача | 200 м³/ч |
| Напор | 45 м |
| Частота вращения | 2900 об/мин |
| Мощность насоса | 31.44 кВт |
| Электродвигатель | 37 кВт |
| Уплотнение вала | Торцовое одинарное |
| Материал корпуса | Серый чугун |
| T окружающей среды | от -20 до +40 °С |
| T жидкости | от -20 до +90 °С |
| Масса | 354 кг |
Электронасосы КММ консольные моноблочные центробежные, предназначены для работы с чистыми маловязкими неагрессивными жидкостями. Перекачиваемая жидкость должна быть взрывобезопасной и не должна содержать большого количества включений.
Области применения
- Водоснабжение
- Пожаротушение
- Отопление и теплоснабжение
- Системы орошения, фонтаны
- Технологические системы
- Системы морских судов и платформ (поставка с сертификатами РМРС)
- Производство насосных установок и станций
Перекачиваемые жидкости
- Вода (до +130 °С)
- Водные растворы этиленгликоля или пропиленгликоля (от –20 до +130 °С)
- Другие жидкости, сходные с водой (температура по запросу)
Отрасли применения
- Жилищно-коммунальное хозяйство
- Сельское хозяйство
- Судостроение
- Промышленность
Преимущества насосов КММ
- Проточная часть насосов разработана с помощью методов вычислительной гидродинамики
- Высокий КПД насоса (экономия электроэнергии, меньше нагрузка на сеть)
- Минимизация гидравлических шумов и пульсаций
- Снижение эрозионного износа рабочих органов
- Рабочее колесо из композитного полимерного материала
- Не подвержено коррозии
- Минимизация отложения солей и примесей
- Минимальный дисбаланс (уменьшение вибрации и нагрузки на подшипники)
- Снижение осевой силы на рабочем колесе с помощью импеллерных лопаток
- Увеличение срока службы подшипников
- Защита торцового уплотнения от твердых частиц и паров жидкости
- Монтажные размеры насосов унифицированы с распространенными иностранными насосами
- Корпус насоса, рассчитанный на гидравлические испытания давлением 2,4 МПа
- Унификация основных деталей с другими насосами производства НПО «Курс»
- Стандартные торцовые уплотнения
- Производство электронасосов не зависит от зарубежных комплектующих и материалов
- Возможна индивидуальная подрезка рабочих колес согласно требованиям заказчика
- Проведение энергетических испытаний насосов по требованию заказчика
Насосы могут использоваться для замены устаревших и изношенных насосов
- К, КМ, КМШ (Помпа, Эна, Ливгидромаш, КНЗ и др.)
- Kordis KRM (ГМС Ливгидромаш)
- Grundfos NB
- KSB Etabloc
- Wilo BL

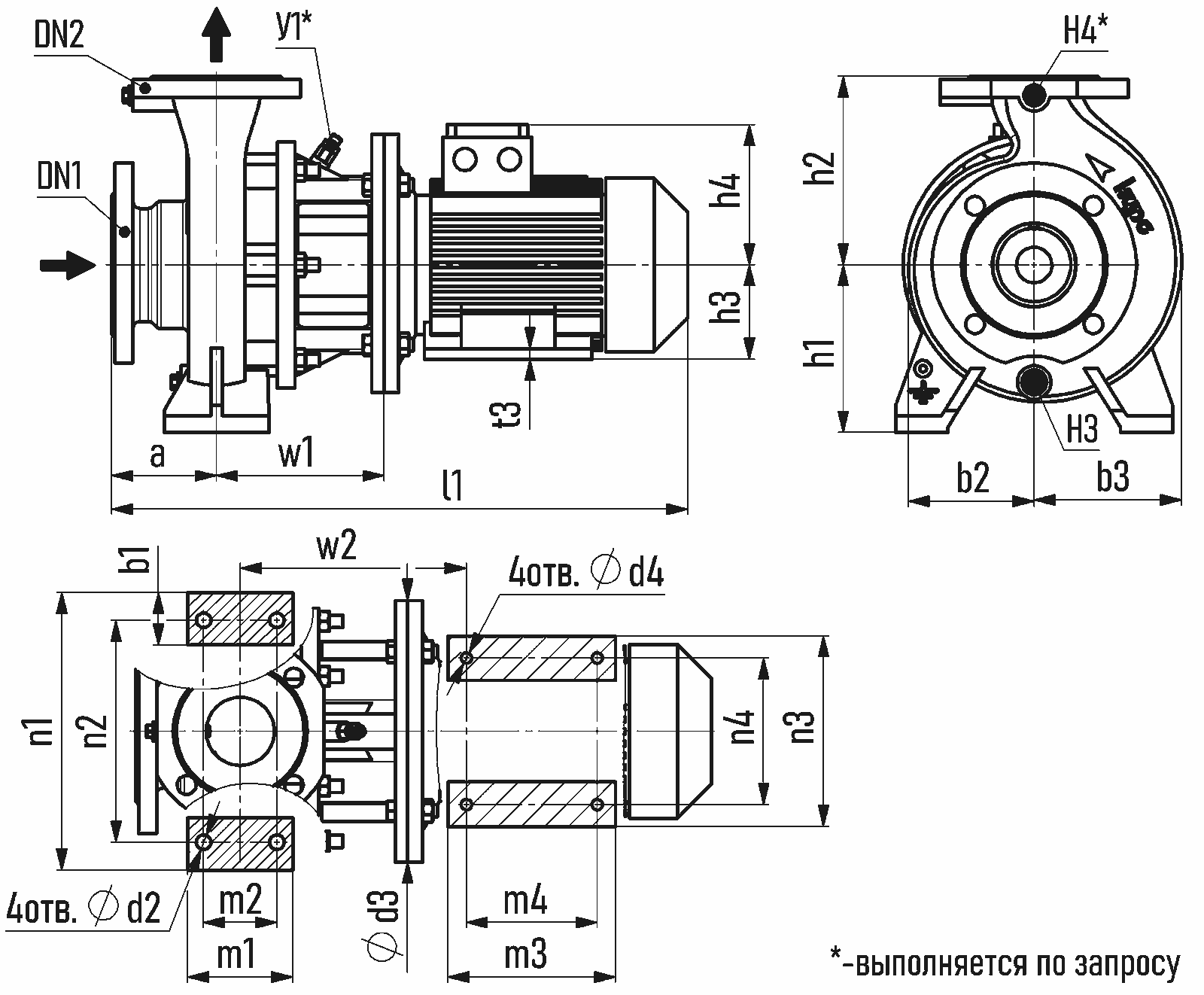

Габаритные размеры
Длина
992
Ширина
450
Высота
520
| DN1 | 125 |
| DN2 | 100 |
| l1 | 992 |
| a | 125 |
| b1 | 80 |
| b2 | 155 |
| b3 | 200 |
| d2 | 18 |
| d3 | 450 |
| d4 | 19 |
| h1 | 200 |
| h2 | 280 |
| h3 | 200 |
| h4 | 295 |
| n1 | 360 |
| n2 | 280 |
| n3 | 395 |
| n4 | 318 |
| m1 | 160 |
| m2 | 120 |
| m3 | 337 |
| m4 | 267 |
| w1 | 223 |
| w2 | 356 |
Материалы насоса
| Колесо рабочее | ПФС-СВ40/Сталь 40Х13 |
| Вал | Сталь 40Х13 |
| Корпус насоса | Чугун СЧ20 |
| Крышка корпуса | Чугун СЧ20 |
| Фонарь | Чугун СЧ20 |
| Гайка колеса | Сталь A2 |
| Шайба колеса | Сталь 30Х13 |
| Шпонка | Сталь A2 |
Материалы уплотнения
| Материал вращающегося кольца | Графит |
| Материал неподвижного кольца | Керамика |
| Уплотнение вращающегося кольца | NBR (бутадиен-нитрильный каучук) |
| Уплотнение неподвижного кольца | NBR (бутадиен-нитрильный каучук) |
Характеристики электродвигателя
| Наименование | 5А200М2 |
| Частота вращения (n) | 2940 об/мин |
| Мощность (P2) | 37 кВт |
| КПД электродвигателя (ETA) | 93 % |
| Номинальный ток | 67.2 А |
| Отношение пуск. тока к номинальному | 7.4 |
| Коэффициент мощности (cos(phi)) | 0.9 |
| Передний подшипник | 6313 |
| Задний подшипник | 6313 |
| Производитель | ВЭМЗ |
| Масса | 246.8 кг |
Документы для скачивания
| Наименование | Категория | Обозначение | Версия | Дата |
|---|---|---|---|---|
| 311-319-01-18 ГМ.step | 3D-модели | |||
| 311-319-01-18 ГЧ.pdf | Габаритные чертежи |
